前にハコ日記に書いた、１００円ショップで入手したスチール貯金箱ですが、ついにキャッチタンクに変身させました！！
計画では、純正のウォッシャータンク位置に取り付ける予定なので、取り付け用のステ−部分の加工が問題になっていました。
一度は会社の工作室で密かに作っちゃおうかとも思いましたが、ちょっとマズイんで、“ど〜しよ〜かな〜〜”なんて思っていましたが、うちのクラブにはアルミの加工業を営む強い味方がいたのでした！！ 平林クンといいまして、ＨＳＬ３０（逆輸入の２４０Ｚ）に乗っている若き工場長さんです。 ミーティングの時に交渉して、日曜日にやってもらえる事になりました。 ラッキ〜〜！
作業に先だって、ＤＩＹショップで１ｍｍ厚のＡ４サイズアルミ板を買っておきました。 これが、タンク自体は￥１００なのに、￥７５０もしました。（笑） 設計は、夜ビールを飲みながら厚紙を切った貼ったして型紙を作っておきました。
＜作業 その壱＞ タンクに穴を開けるべし！！
まずはボール盤で、タンク側面にφ２０の穴と、天面にガス抜き用のφ３の穴を開けます。
タンクが薄いスチールなんで、ペコペコして開け難いんですが、なんとかいけました。 天面の穴はナンか一発狙おうかと思いましたが、（Ｒの字の形で開けるとか）面倒になって、ごくごく普通に開けてしまいました。 (^^;
 |
 |
|

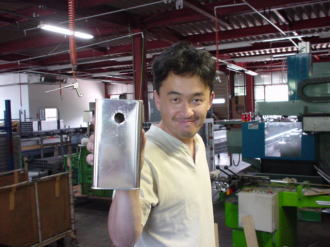

| 慎重に、かつ適当に開けてます (^^; | ホースを入れる、φ２０の穴開け完了！！ |
＜作業 その弐＞ 固定用ステ−を切り出すべし！！
次が問題のステ−の作成です。 まず、型紙に沿ってアルミにケガイテおいてから切りますが、ここからなんと、“ザッ！マシニング センター〜〜〜”様が投入されます！！ ￥１００のキャッチタンクにはもったいない様な豪華設備投入です！！ （工場長！ ステキ〜〜 笑）
 |
 |
|

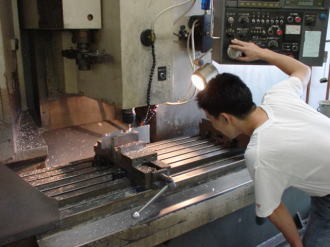

| 平林クンが、テキパキやってくれます。 さすが工場長！！ それにしても、マシニングの威力は絶大です！ １台欲しいくらいです！ (^^; | タンク手前が切り出したアルミです。 奥の方が型紙です。 |
超強力マシーンの投入で、あっさり切り出されたアルミ板ですが、やっぱり設計者の腕の悪さが出てしまいました。 ちょっと合わないところは、やはり人力で仕上げます。 （これ位の苦労はしないとネ、、、、笑）
＜作業 その参＞ ステ−を曲げて形にすべし！！

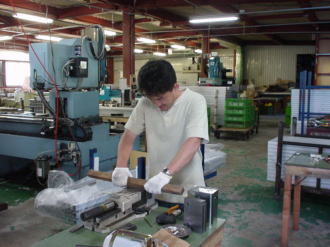

次はいよいよ、切り出したアルミを曲げて行きます。 バイスに挟んで固定して曲げて行きますが、タンクを抱える様な形になるので、曲げる順番を考えないと、バイスで挟めなくなってしまいます。 型紙を使って順番の確認をしてから曲げて行きます。 曲げる時は、キレイに曲げる為に秘密兵器 “ザッ！ 角材” を投入します。 これを当てて曲げて行くと、ヒジョ〜〜にあっさりと、キレイに曲がってくれます。
 |
| これぞまさに、“木快 （機械） 曲げ” (^^; |
＜作業 その四＞ ステ−と、タンクを合体すべし！！
いよいよ、ステ−とタンクの合体です。 上手く付くか心配でしたが、なんとか無事に収まりました！！ ただ、アルミ板がＡ４サイズだったので正面に回す分が無くなってます。 仕方ないので、タイラップで締め上げました。
 |
 |
|

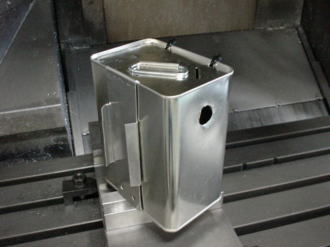

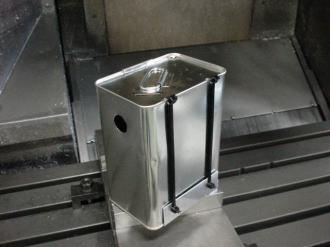

| 困った時の、タイラップ頼みです、、、、(^^; | 後ろはこんな感じで、ウォッシャータンクの代わりに付く予定です |
こうして、最後にはほとんど現物合わせになりましたが、なんとか形になりました。 自分としては、手造り第１弾としては、ヒジョ〜に満足しています。 平林クンに感謝、感謝、大感謝です！！
平林クンの工場は、溶接以外のほとんどが出来るので、手造り第２弾は、同調プレートを狙っています。 好ご期待です！！
因みに今回の部品代は、
タンク （スチール貯金箱） ￥１０５
アルミ板 Ａ４サイズ ￥７８８
タイラップ ５本入り１パック ￥２９４
Ｔｏｔａｌ ￥１，１８７
平林クンの人件費は、３月にＺがエンコした時に引っ張りに行ってあげた貸しで返済しました。 （笑）
 |
| 平林クン！！ サンキュ〜〜ね！！ 次は同調プレートヨロシク！！ |
| 平林クンの２４０Ｚ を見るにはこちらから！！ |
そんなこんなで、￥１００じゃなくて、￥１，１８７キャッチタンク になりましたが、あ〜でもない、こ〜でもないって考えながら物を造るのって楽しいですね。 これからも、色々挑戦して行きたいです！！
Ｐ．Ｓ．
造った事に満足して、まだクルマに付けてません、、、、(^^;
装着の模様は次回です。 （いつになるやら、、、、、笑）
